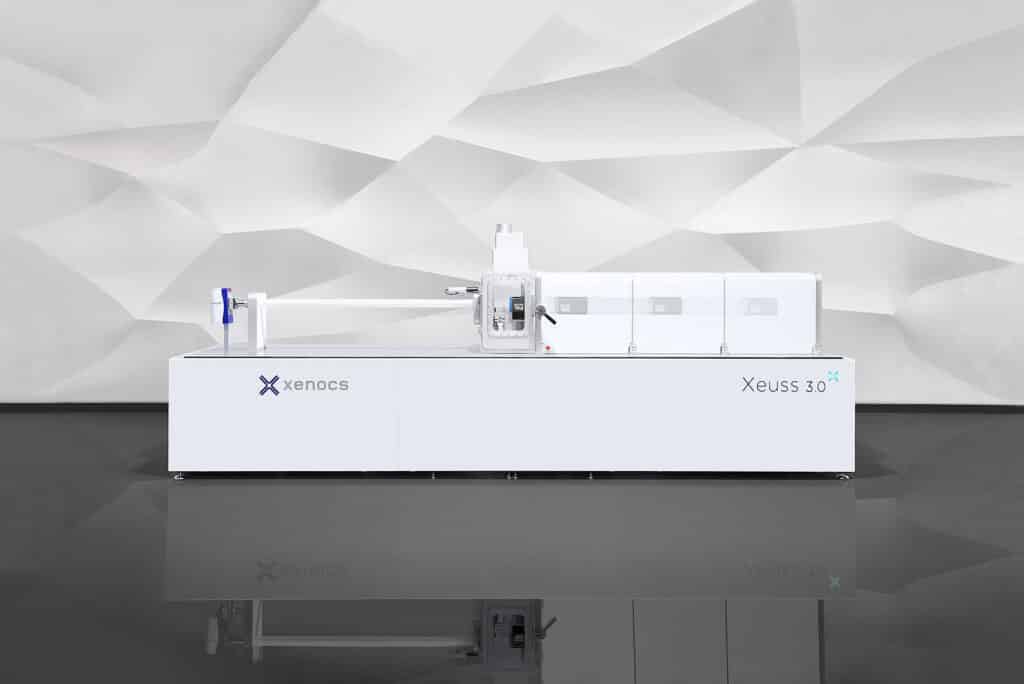

Xeuss 3.0

新一代实验室用(GI-)SAXS/WAXS/USAXS线站

新一代实验室线站

  • 灵活性大

  • 优异性能

  • 足够的空间用于样品环境

Xeuss 3.0是Xeuss系列最新一代仪器,已经安装在世界各地的领先研究机构中,并经过了市场验证。它整合了Xenocs公司所有最新的创新点,从而增加了仪器的功能性、灵活性及易用性。

我们的用户

助力您的研究

Xeuss 3.0可用于很多应用领域。

SAXS applications

尺寸、结构、形状、取向……

利用SAXS/WAXS和USAXS技术在透射或掠入射模式下表征软物质和纳米材料的纳米结构。

– 粒度分布范围从直径几纳米到直径350纳米以上
– 半结晶聚合物的结晶速率和层状结构
– 溶液中表面活性剂或蛋白质的大小和形状分析
– 纳米材料在原子或纳米尺度、块状或者表面的组织和取向
– 能够进行相分离研究
– 纳米结构转变的原位研究

主要优点&特点

更高的灵活性



– Q-Xoom在真空环境中移动探测器
– 自动Bonse-Hart USAXS模块
– 多种光源
– InXight X射线成像模块
– AuX聚焦光源

高性能

样品空间大

附件

Xeuss 3.0提供了多种样品架和环境的选择。

XSACT 软件

X射线散射数据分析计算软件。

SAXS Data Analysis

服务

我们助您一臂之力。

用户文章

了解科研人员如何使用Xenocs仪器来进行研究和发布文章

Characterization of multi-scale structure and thermal properties of Indica rice starch with different amylose contents
Li, Z; Kong, X.; Zhou, X.; Zhong, K.; Zhou, S.; Liu, X.
RSC Advances, 2016
In situ SAXS study of non-fat milk model systems during heat treatment and acidification
Li, R.; Jæger, T. C.; Rovers, T. A. M.; Svensson, B.; Ipsen, R.; Kirkensgaard, J. J. K.; Hougaard, A. B.
Food Research International, 2022

了解更多优点及特点

更高的灵活性

为广大用户群体提供全远程自动操作的、具备表征超大纳米尺度范围的独特工具。

先进纳米材料的发展和设计需要在超大纳米尺度范围上进行表征。Xeuss 3.0具备这样的测试能力,通过完全自动改变配置,采集的散射矢量q可跨越5个数量级。因此,对于给定的单个或批量样品,任何经过培训的用户都可以在完整的测量范围内远程操作系统。

可自动更改的测量设置包括:

  • Q-Xoom通过探测器沿光路的自动平移来改变测量分辨率
  • 使用Bonse Hart USAXS模块可以实现连续的SAXS/USAXS测量
  • 用于原位SWAXS研究的可移动WAXS探测器
  • X光源能量可选,提供3个可选光源
  • InXight X射线成像模块
  • AuX聚焦光源

更多性能特点

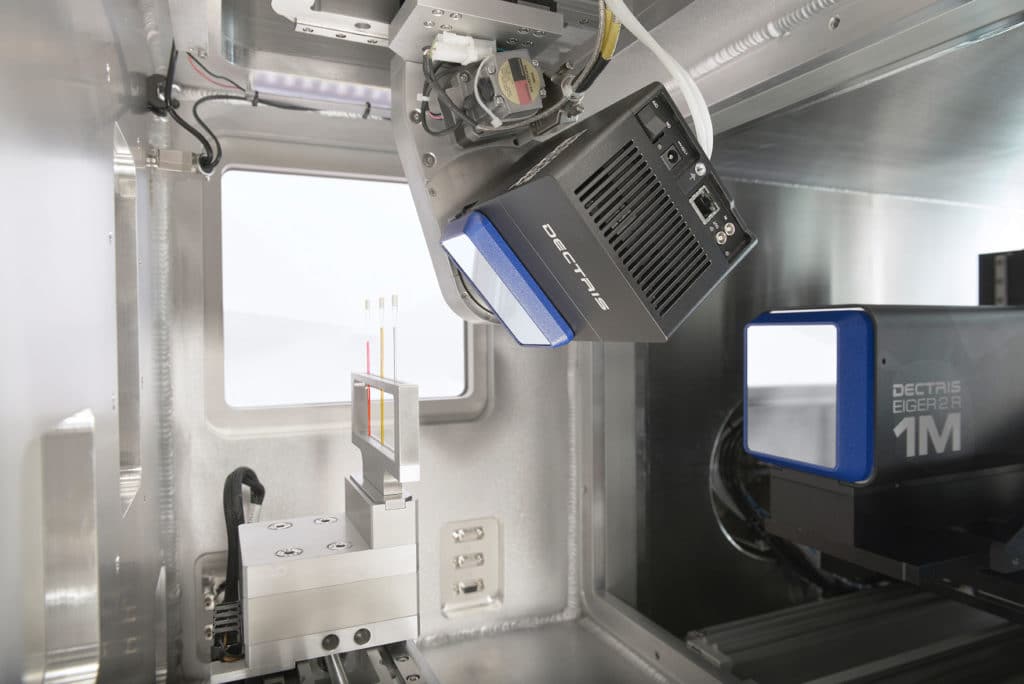

Q-Xoom在真空环境中移动探测器

Q-Xoom–享受全范围计算机控制探测器行程的灵活性

  • 独一无二的特性:探测器在真空中沿光路自动移动1 ~ 4米(取决于所选型号)。
  • 虚拟探测器的探测面积大于 200 x 200 mm²
  • 在实验过程中,完全远程操作和实时数据显示(二维和一维),减少了停机时间,优化您的实验过程
  • 将样品放在固定位置为样品环境留出空间
  • 在真空中用纯净光、无窗探测器测试或在空气中用X-Cones进行测试

自动Bonse-Hart USAXS模块

测量尺度可达2.5μm或更大,获取纳米级和原子级尺度信息

  • 内外移动的分析晶体可确保在同一个样品上USAXS和SAXS能够自动连续采集。
  • 高质量SAXS和USAXS数据合并
  • 无需人工操作或仪器重置
  • USAXS和SAXS/WAXS入射光在一条直线上,故无需移动样品

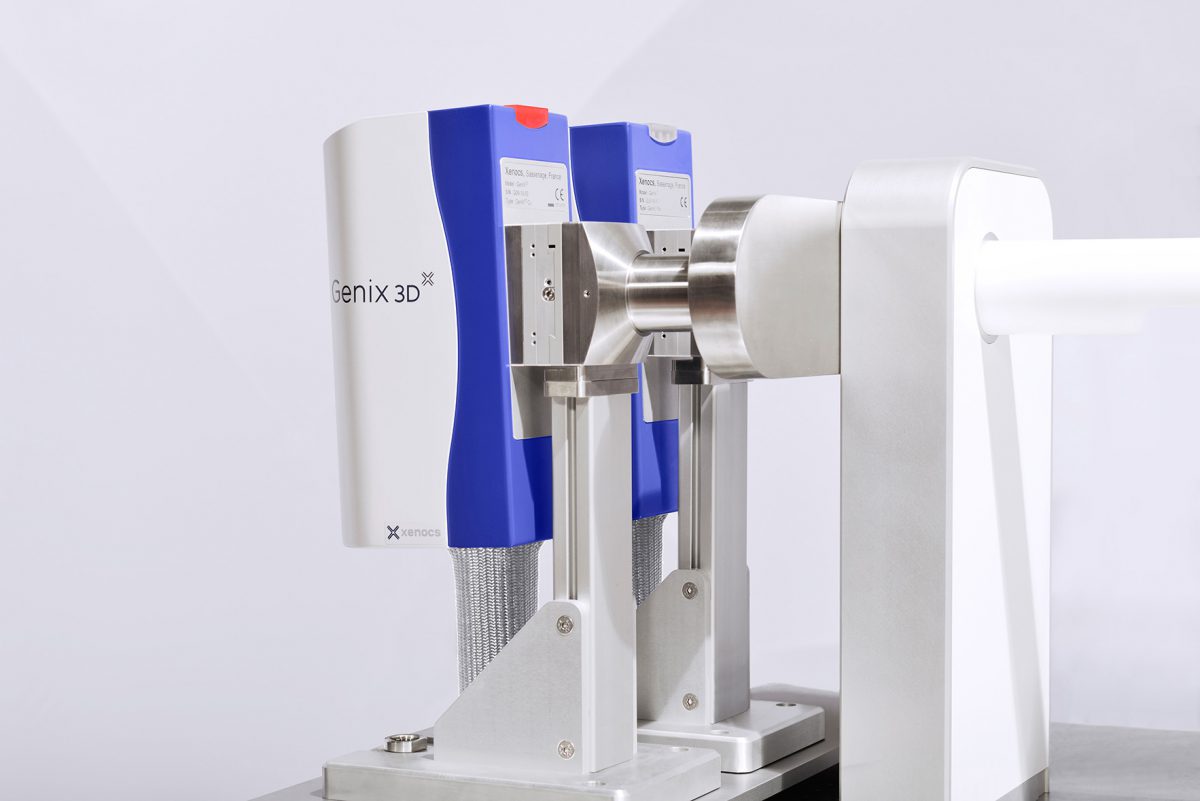

多种光源

double source

对任何种类样品(吸收,荧光,特征尺寸)的实验进行优化

  • 在自动切换光源时仪器可自动校准光路。
  • 多达3个光源模块 (Cu, Mo, Cr)可以与Ga MetalJet光源一起使用。
  • 不同光源的高精度切换,可确保用不同波长对同一样品的连续测量。

InXight X射线成像模块

Xeuss 3.0的InXight X射线成像模块可以在X射线散射测量和样品X射线成像之间起到协同作用。

它可以在X射线散射测量和X射线成像之间进行快速自动切换,且测量尺寸范围从埃米级到毫米级的结构信息。

Xeuss 3.0配备InXight X射线成像模块:

  • 可快速采集异质样品的图像,并选出适合SAXS/WAXS/USAXS测量的区域
  • 可通过关联局部X射线散射和微观结构,更全面地了解复杂样品或产品的信息
  • 可在延长的尺度范围里进行原位动态研究

AuX光源模块

AuX光源是Xenuss 3.0可额外配置的X射线光源模块,它可以提供聚焦在样品上的单色光束。与主要的SAXS/WAXS光源相比,它的光子密度增加了一个数量级,是小光斑X射线散射应用的理想选择。AuX光源安装在VersaXtage上,可进行快速自动的光源配置。

AuX光源在小光斑实验中的优势包括:

  • 提高了数据质量,缩短了GIWAXS实验的采集和成像时间
  • 可以进行WAXS和SAXS实验,可表征粒子尺寸大到50nm
  • 可分分钟完成时间分辨实验
获取彩页

高性能

Xeuss 3.0实验装置具备很大的灵活性,用于测试各种样品并尽可能获取高质量的数据。

尤其,以下关键特点使用户得以优化实验和结果::

  • 高光通量设置和内置低背景无噪音探测器,适合快速动力学测试
  • 探测器从WAXS位置自动移动到远距离的SAXS位置,且在任意位置均可探测大面积图谱,以优化分辨率和信噪比
  • 远距离的SAXS设置可表征更大尺寸样品(根据Xeuss3.0型号选择可达900nm)
  • 可选的USAXS模块可以进行超大结构表征 ( > 2.5 µm)
  • 单个二维探测器可采集的q_max优于49nm-1

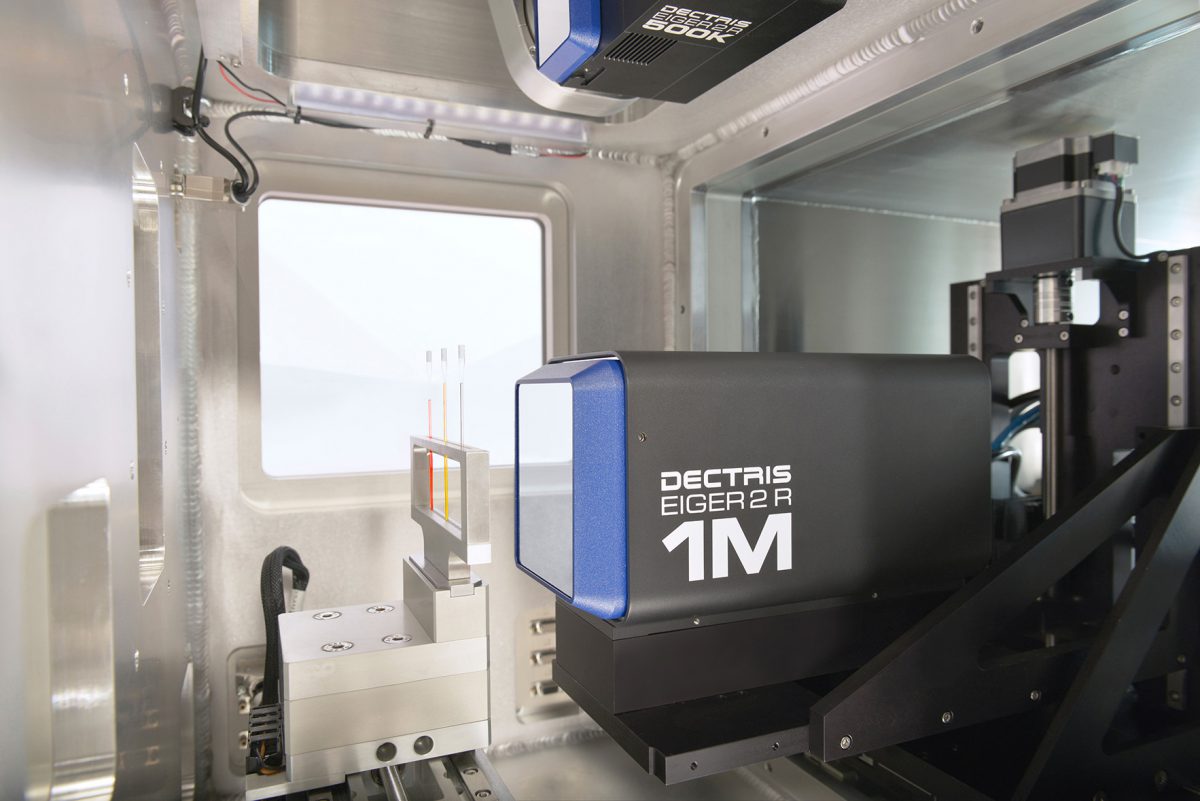

上图显示了通过玻璃窗,可以观察到Xeuss3.0的Q-Xoom真空腔内探测器的移动。

更多性能特点

无beamstop数据采集

无beamstop连续采集高动态范围SAXS数据。

杜绝来自Beamstop边缘或探测器窗口膜的寄生散射,使低q处的散射信号不受干扰。

在采集过程中同时记录直通光和样品散射信号,得到精确的透射强度,用于获取精确的绝对强度校正。

另外,采集的直通光信号将整合到数据分析软件(XSACT),提高解析结果的准确性。

纯净光技术

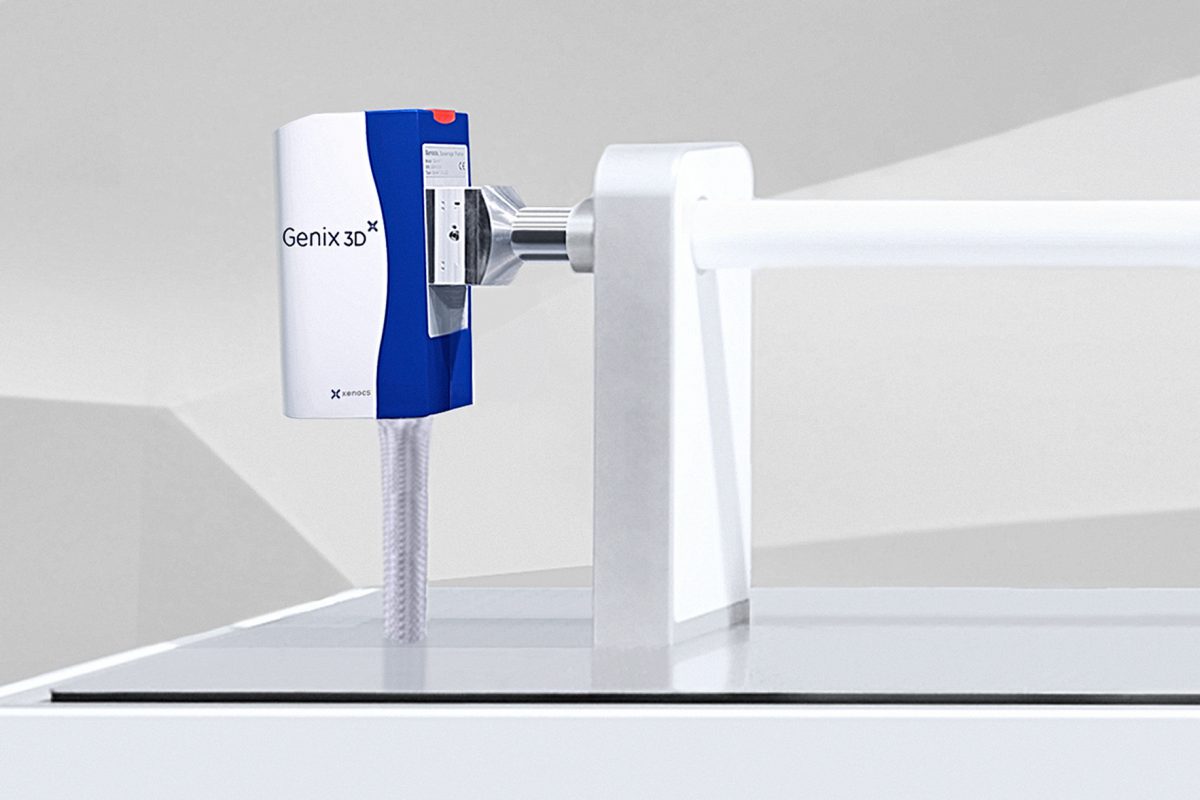

作为一个标准的解决方案,Xeuss 3.0集成低维护成本的高性能微聚焦光源,亮度达到了之前高功率旋转阳极靶光源才能实现的水平。
现在实验室中就可进行诸如动力学研究或稀释样品的纳米粒子形状分析的高级实验。

另外,通过结合Xenocs公司的X射线光束和自动无散射准直系统实现高分辨率(光束Δq低),这对研究大特征尺寸的样品或进行准确中间相的分析都非常重要。

通过以下组合实现高光通量和高分辨率:

  • 持久的高亮度微聚焦光源
  • 专利的具有高立体采集角的单次反射多层膜光学聚焦镜
  • 样品和探测器上光束尺寸二维可控

为了保证X射线散射的最佳测试质量,包括稀释的或对比度低的样品,Xeuss 3.0将10多年研发的高光通量和低噪音技术相结合。

主要集成功能包括:

  • 从聚焦镜到探测器传感层的全真空系统
  • 第三代无散射准直 (于2008年由Xenocs首次引入市场)
  • 真空中运行的无窗口探测器
  • 混合像素光子计数探测器
  • 专利的宇宙背景自动扣除技术,减少环境寄生散射的影响

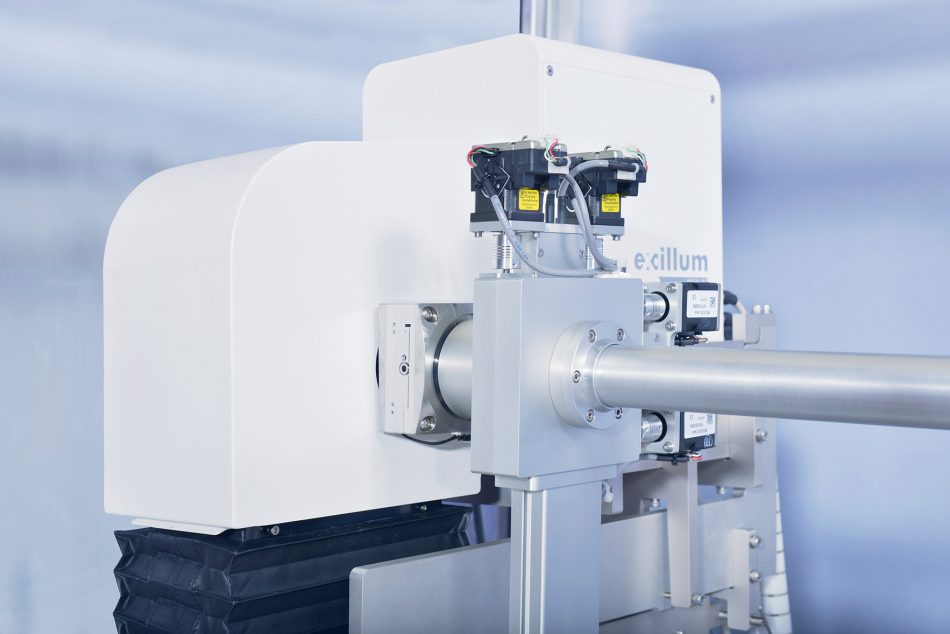

配备MetalJet光源,用于非常快的动力学研究。

Q-Xoom具有非常大的探测面积

Q-Xoom采用电脑控制探测器全程移动,自动调节样品到探测器距离,提供最大的测试灵活性来优化实验。

虚拟探测器增强测试能力:在任意的样品到探测器距离下,结合图谱重构技术,任何规格的探测器的采集面积都将大于 200 mm2 x 200 mm2

超大探测面积有利于优化各向异性样品信号的方位角覆盖,还有利于高分辨率测试,例如在距离样品较远处用偏置的探测器采集到更大的散射矢量,以表征较小的尺度。

获取彩页

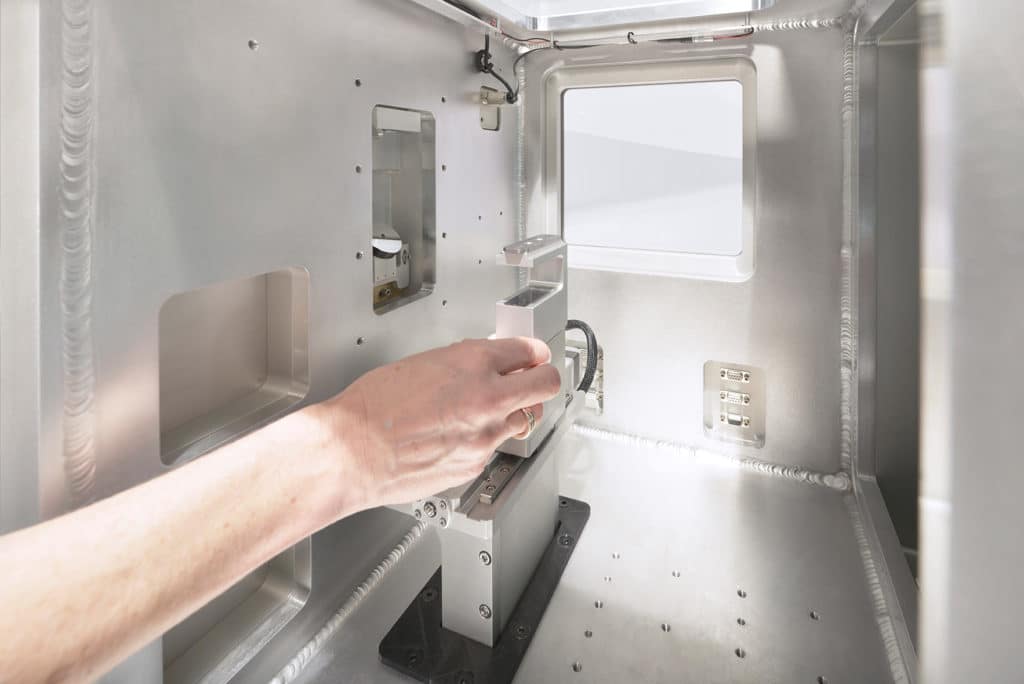

样品空间大

Xeuss 3.0的超大样品腔有利于固定实验过程中的样品,这是目前以至今后的理想的X射线散射平台仪器。

先进材料的研究和表征需要集成特定的或定制的样品环境。
由于其先进的线站理念,Xeuss 3.0非常适用于这种新项目。
包括:

  • 在测试过程中样品在大样品腔中保持固定(轴方向可持续观察样品,智能集成用户自定义样品环境)
  • 样品台的长距离平移可用于空间分布扫描和批量测试
  • 多种标准样品环境,并具备样品台识别功能
